Kuvvet Kalibrasyonu Nedir?

Kuvvet kalibrasyonu, kuvvet ölçen, kuvvet uygulayan veya kuvvet değerini elektriksel/mechanik bir çıkışa dönüştüren cihazların izlenebilir referans standartlarla karşılaştırılması işlemidir. Endüstriyel test laboratuvarları, kalite kontrol merkezleri, malzeme test laboratuvarları, üretim tesisleri, otomotiv, savunma, havacılık, medikal cihaz üretimi, inşaat malzemeleri testleri ve Ar-Ge süreçlerinde kuvvet ölçümü kritik bir teknik büyüklüktür.

Kuvvet kalibrasyonunun temel amacı, cihazın gösterdiği veya uyguladığı kuvvet değerinin gerçek değere ne kadar yakın olduğunu belirlemek ve bu sonucu ölçüm belirsizliğiyle birlikte raporlamaktır. Bu nedenle kuvvet kalibrasyonu yalnızca cihazın “çalışıp çalışmadığını” kontrol eden basit bir işlem değildir. İzlenebilirlik, ölçüm belirsizliği, yükleme yönü, histerezis, tekrarlanabilirlik, cihaz sınıfı, mekanik hizalama ve uygunluk değerlendirmesi gibi birçok teknik unsurun birlikte ele alındığı kapsamlı bir metroloji faaliyetidir.

Kuvvet Kalibrasyonu Ne Demektir?

Kuvvet kalibrasyonu, kuvvet ölçüm cihazının veya kuvvet üreten sistemin referans kuvvet standardı ile karşılaştırılmasıdır. Bu karşılaştırma sonucunda cihazın gösterdiği değer ile referans kuvvet değeri arasındaki fark belirlenir. Bu fark, cihazın sapması veya ölçüm hatası olarak değerlendirilir.

Örneğin bir dinamometre 10 kN değerini gösterirken referans kuvvet standardı aynı anda 10,012 kN değerini veriyorsa, cihazın sapması bu iki değer arasındaki fark üzerinden hesaplanır. Ancak yalnızca sapma değerini bilmek yeterli değildir. Ölçüm sonucunun teknik olarak anlamlı olabilmesi için ölçüm belirsizliği, kullanılan referans cihaz, çevre şartları, yükleme yönü, yükleme prosedürü ve karar kuralı da değerlendirilmelidir.

Kuvvet kalibrasyonu; dinamometre, yük hücresi, load cell, kuvvet sensörü, kuvvet transdüseri, çekme-basma test cihazı, pres test cihazı, beton test presi, yay test cihazı, tork dışı kuvvet uygulama sistemleri, kriko test sistemleri ve benzeri cihazlara uygulanabilir.

Kuvvet Kalibrasyonu Ayar mıdır?

Hayır. Kuvvet kalibrasyonu ayar işlemi değildir. Kalibrasyon, cihazın mevcut ölçüm performansının referans değerlerle karşılaştırılarak belirlenmesidir. Eğer cihazın sapması kabul edilebilir sınırların dışındaysa, ayar, bakım veya onarım işlemi ayrıca yapılabilir. Ancak bu işlem kalibrasyonun kendisi değildir.

Bu ayrım kalite yönetimi açısından çok önemlidir. Çünkü kalibrasyon raporu, cihazın mevcut durumunu belgeleyen teknik kayıttır. Cihaz kalibrasyon sırasında ayarlanırsa, kalibrasyon öncesi ve kalibrasyon sonrası sonuçlar ayrı ayrı kayıt altına alınmalıdır. Aksi halde cihazın önceki kullanım dönemindeki ölçüm güvenilirliği geriye dönük olarak değerlendirilemez.

Kuvvetin Metrolojik Temeli

Kuvvet, klasik mekanikte kütle ile ivmenin çarpımı olarak tanımlanır. SI sisteminde kuvvet birimi newtondur. Bir newton, bir kilogramlık kütleye saniye kare başına bir metre ivme kazandıran kuvvet olarak ifade edilir. Teknik olarak bu ilişki kg·m/s² şeklinde gösterilir.

Kuvvet ölçümü çoğu uygulamada doğrudan temel bir büyüklük olarak ölçülmez. Bunun yerine yük hücresi, elastik deformasyon, gerinim ölçer, hidrolik basınç, mekanik denge veya ağırlık sistemi gibi fiziksel prensipler üzerinden elde edilir. Bu nedenle kuvvet kalibrasyonunda yalnızca cihaz göstergesi değil, cihazın ölçüm prensibi de dikkate alınmalıdır.

Kuvvet kalibrasyonunda en sık kullanılan kavramlardan biri çekme ve basma yönüdür. Bir cihaz çekme yönünde doğru sonuç verirken basma yönünde farklı davranabilir. Bu nedenle cihazın kullanım amacı hangi yönde ise kalibrasyonun da o yöne uygun yapılması gerekir.

Kuvvet Kalibrasyonu Neden Önemlidir?

Kuvvet ölçümündeki hatalar, ürün kalitesi, malzeme güvenliği ve teknik kararlar üzerinde doğrudan etkilidir. Hatalı ölçen bir çekme-basma test cihazı, bir malzemenin dayanım değerinin yanlış belirlenmesine neden olabilir. Sapmalı bir beton test presi, yapı malzemelerinin uygunluk değerlendirmesini etkileyebilir. Doğru çalışmayan bir yük hücresi, üretim hattında yanlış kuvvet uygulamasına yol açabilir.

Kuvvet kalibrasyonunun temel faydaları şunlardır:

• Malzeme test sonuçlarının güvenilirliğini artırır.

• Üretim ve kalite kontrol süreçlerinde ölçüm tutarlılığı sağlar.

• Test makinelerinin performansını doğrular.

• Hatalı kabul ve hatalı ret riskini azaltır.

• Denetimlerde teknik kanıt sağlar.

• ISO 9001, ISO/IEC 17025 ve sektörel kalite sistemlerini destekler.

• Test raporlarının güvenilirliğini güçlendirir.

• Cihaz performans eğilimlerinin izlenmesine yardımcı olur.

Özellikle çekme testi, basma testi, kopma testi, presleme işlemleri ve dayanım deneyleri gibi uygulamalarda kuvvet ölçümünün doğruluğu doğrudan sonuca etki eder. Bu nedenle kuvvet kalibrasyonu, kalite kontrol zincirinin temel parçalarından biridir.

Kuvvet Kalibrasyonu Hangi Cihazlara Uygulanır?

Kuvvet kalibrasyonu çok farklı cihaz türlerine uygulanabilir. Her cihazın yapısı, kullanım amacı, ölçüm aralığı ve tolerans ihtiyacı farklı olduğu için kalibrasyon yöntemi de buna göre belirlenmelidir.

Bu tablo genel bir çerçeve sunar. Gerçek kalibrasyon planı cihazın teknik özellikleri, üretici dokümanı, ilgili standart, ölçüm aralığı ve müşteri ihtiyacına göre oluşturulmalıdır.

Dinamometre Kalibrasyonu

Dinamometreler kuvvet ölçümünde yaygın kullanılan cihazlardır. Çekme veya basma yönünde kuvvet değerini doğrudan gösterebilirler. Dijital veya analog yapıda olabilirler. Dinamometre kalibrasyonunda cihazın belirli kuvvet noktalarında referans kuvvet standardı ile karşılaştırılması gerekir.

Kalibrasyon sırasında artan yükleme ve gerektiğinde azalan yükleme yapılır. Bu sayede cihazın histerezis davranışı gözlemlenebilir. Histerezis, cihazın aynı kuvvet değerine yük artarken ve yük azalırken farklı cevap vermesidir. Bu etki özellikle mekanik ve elastik eleman içeren kuvvet ölçüm cihazlarında önemlidir.

Dinamometre kalibrasyonunda dikkat edilmesi gereken başlıca faktörler şunlardır:

• Çekme veya basma yönü

• Ölçüm aralığı

• Cihaz çözünürlüğü

• Sıfır kararlılığı

• Histerezis

• Tekrarlanabilirlik

• Yükleme hızı

• Bağlantı aparatları

• Mekanik hizalama

• Referans standardın belirsizliği

Yük Hücresi ve Load Cell Kalibrasyonu

Yük hücreleri, kuvveti genellikle elektriksel sinyale dönüştüren sensörlerdir. Strain gauge tabanlı yük hücrelerinde uygulanan kuvvet, elastik elemanda çok küçük şekil değişimlerine neden olur. Bu şekil değişimi elektriksel direnç değişimi olarak algılanır ve çıkış sinyaline dönüştürülür.

Yük hücresi kalibrasyonunda yalnızca kuvvet değeri değil, elektriksel çıkış da önemlidir. Cihazın mV/V, mA veya V gibi çıkış formatları olabilir. Bu nedenle yük hücresi kalibrasyonu hem mekanik kuvvet uygulamasını hem de elektriksel ölçüm zincirini içerir.

Yük hücresi kalibrasyonunda dikkat edilmesi gereken teknik faktörler şunlardır:

• Uygulanan kuvvetin yönü

• Montaj koşulları

• Elektriksel besleme gerilimi

• Çıkış sinyali

• Sıfır dönüşü

• Lineerlik

• Histerezis

• Tekrarlanabilirlik

• Sıcaklık etkisi

• Yükleme aparatlarının rijitliği

• Merkez dışı yükleme etkisi

Yük hücreleri çoğu zaman başka sistemlerin içinde ölçüm modülü olarak kullanılır. Bu nedenle sadece yük hücresinin ayrı kalibrasyonu değil, sistem içinde kullanım koşulları da değerlendirilmelidir.

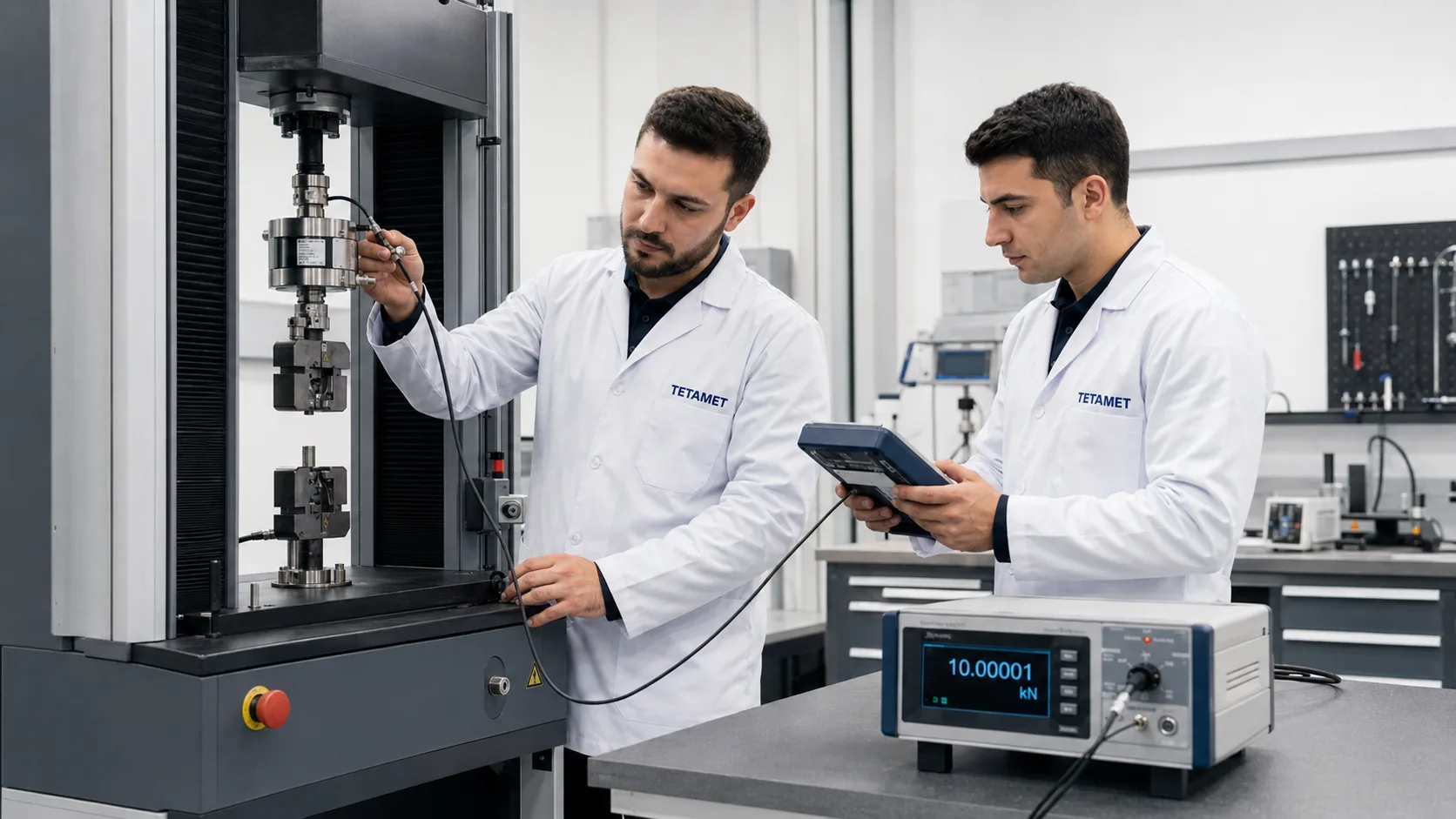

Çekme-Basma Test Cihazı Kalibrasyonu

Çekme-basma test cihazları, malzemelerin mekanik özelliklerini belirlemek için kullanılır. Çekme dayanımı, kopma kuvveti, basma dayanımı, elastik davranış ve deformasyon gibi sonuçlar bu cihazların doğruluğuna bağlıdır.

Bu cihazların kalibrasyonunda kuvvet ölçüm sistemi belirli noktalarda referans kuvvet ölçme cihazı ile karşılaştırılır. Genellikle cihazın ölçüm aralığını temsil eden farklı kuvvet noktalarında ölçüm yapılır. Cihazın sınıfı ve kabul kriteri ilgili standart veya müşteri şartnamesine göre değerlendirilir.

Çekme-basma test cihazlarında yalnızca kuvvet göstergesi yeterli değildir. Yükleme ekseni, kavrama aparatları, cihaz gövdesinin rijitliği, hareket sistemi, hız kontrolü ve ölçüm yazılımı da test sonuçlarını etkileyebilir. Bu nedenle kalibrasyon ve doğrulama süreçlerinde cihazın genel mekanik durumu da göz önünde bulundurulmalıdır.

Beton Test Presi Kalibrasyonu

Beton test presleri, beton numunelerin basma dayanımını belirlemek için kullanılır. İnşaat sektöründe bu cihazların doğru çalışması, yapı malzemelerinin uygunluk değerlendirmesi açısından büyük önem taşır.

Beton test presi kalibrasyonunda presin uyguladığı basma kuvveti referans kuvvet ölçme sistemi ile karşılaştırılır. Ölçüm noktaları genellikle cihazın kapasitesine göre belirlenir. Plaka paralelliği, yükleme merkezlemesi, yükleme hızı ve hidrolik sistemin kararlılığı ölçüm sonucunu etkileyebilir.

Beton test preslerinde en kritik hata kaynaklarından biri eksen kaçıklığıdır. Numuneye uygulanan kuvvet düzgün dağılmazsa ölçülen dayanım değeri gerçek davranışı doğru temsil etmeyebilir. Bu nedenle kuvvet kalibrasyonuna ek olarak cihazın mekanik durumu ve yükleme plakaları da değerlendirilmelidir.

Kuvvet Kalibrasyonunda Kullanılan Referans Sistemler

Kuvvet kalibrasyonunda kullanılan referans sistemler, hedef belirsizlik seviyesine ve ölçüm aralığına göre değişir. Başlıca referans sistemler şunlardır:

• Ölü ağırlık kuvvet standartları

• Hidrolik kuvvet standardı makineleri

• Karşılaştırmalı kuvvet kalibrasyon makineleri

• Referans yük hücreleri

• Referans dinamometreler

• Kalibre edilmiş kuvvet transdüserleri

Ölü ağırlık sistemlerinde kuvvet, kütle ve yerçekimi ivmesi ilişkisi üzerinden oluşturulur. Ancak bu sistemlerde hava kaldırma kuvveti, yerel yerçekimi ivmesi, kütle standartlarının belirsizliği ve mekanik hizalama gibi etkiler dikkate alınmalıdır.

Karşılaştırmalı kuvvet kalibrasyon makinelerinde ise kalibre edilecek cihaz, referans kuvvet transdüseri veya referans yük hücresi ile aynı yükleme sistemine bağlanır. Uygulanan kuvvet altında her iki cihazın değerleri karşılaştırılır.

Kuvvet Kalibrasyonunda Yükleme Yönü

Kuvvet kalibrasyonunda yükleme yönü kritik bir parametredir. Bir cihaz çekme yönünde, basma yönünde veya her iki yönde kullanılabilir. Cihaz hangi yönde kullanılacaksa kalibrasyonun da o yönde yapılması gerekir.

Bir yük hücresi basma yönünde kalibre edilmişse, bu kalibrasyon sonucu otomatik olarak çekme yönü için geçerli kabul edilmemelidir. Çünkü cihazın mekanik yapısı, bağlantı aparatları ve elastik eleman davranışı yön değiştirdiğinde farklı cevap verebilir.

Bu nedenle kalibrasyon sertifikasında ölçüm yönü açıkça belirtilmelidir. “Çekme”, “basma” veya “çekme-basma” ifadeleri cihazın kullanım amacına göre net şekilde yazılmalıdır.

Histerezis, Lineerlik ve Tekrarlanabilirlik

Kuvvet kalibrasyonunda üç önemli performans parametresi öne çıkar: histerezis, lineerlik ve tekrarlanabilirlik.

Histerezis, cihazın artan ve azalan yükleme sırasında aynı kuvvet değerinde farklı sonuç vermesidir. Bu etki elastik deformasyon, mekanik sürtünme, bağlantı elemanları ve sensör yapısından kaynaklanabilir.

Lineerlik, cihazın ölçüm aralığı boyunca referans kuvvet değerine ne kadar doğrusal tepki verdiğini gösterir. Özellikle yük hücreleri ve kuvvet sensörlerinde lineerlik hatası önemli bir performans kriteridir.

Tekrarlanabilirlik ise aynı şartlarda tekrarlanan ölçümlerin birbirine ne kadar yakın olduğunu gösterir. Kuvvet kalibrasyonunda cihazın tekrar ölçümlerde tutarlı sonuç vermesi, uzun vadeli güvenilirlik açısından önemlidir.

Mekanik Hizalama ve Eksen Kaçıklığı

Kuvvet ölçümünde mekanik hizalama çok kritik bir hata kaynağıdır. Uygulanan kuvvet cihazın ölçüm ekseninden saparsa, cihaz üzerinde eğilme momenti, yan yük veya burulma etkileri oluşabilir. Bu durum ölçüm sonucunu doğrudan etkileyebilir.

Özellikle yük hücresi, dinamometre ve çekme-basma test cihazlarında bağlantı aparatlarının doğru seçilmesi gerekir. Küresel mafsallar, uygun adaptörler ve merkezleme aparatları eksen kaçıklığını azaltmak için kullanılabilir.

Eksen dışı yükleme, cihazın gerçek kuvvet değerinden farklı bir değer göstermesine neden olabilir. Ayrıca uzun vadede sensörün mekanik yapısına zarar verebilir. Bu nedenle kuvvet kalibrasyonunda yalnızca referans cihaz yeterli değildir; mekanik kurulum da ölçüm modelinin önemli bir parçasıdır.

Kuvvet Kalibrasyonunda Sıcaklık Etkisi

Kuvvet ölçüm cihazları sıcaklıktan etkilenebilir. Yük hücrelerinde elastik elemanın mekanik özellikleri, strain gauge davranışı ve elektriksel çıkış sıcaklığa bağlı olarak değişebilir. Mekanik dinamometrelerde ise malzeme genleşmesi, yay karakteristiği ve sürtünme etkileri sıcaklıkla değişebilir.

Bu nedenle kuvvet kalibrasyonunda ortam sıcaklığı kaydedilmelidir. Hassas kalibrasyonlarda sıcaklık değişiminin ölçüm belirsizliğine katkısı değerlendirilmelidir. Cihaz üreticisinin belirttiği çalışma sıcaklığı aralığı ve sıcaklık katsayısı varsa belirsizlik bütçesinde dikkate alınabilir.

Kuvvet Kalibrasyonunda Ölçüm Belirsizliği

Ölçüm belirsizliği, kuvvet kalibrasyonu sonucunun hangi güvenilirlik aralığında değerlendirileceğini gösterir. Akademik açıdan doğru bir kuvvet kalibrasyonunda ölçülen değer, referans değer, sapma ve genişletilmiş ölçüm belirsizliği birlikte verilmelidir.

Kuvvet kalibrasyonunda tipik belirsizlik bileşenleri şunlardır:

• Referans kuvvet standardının kalibrasyon belirsizliği

• Referans cihazın drift etkisi

• Kalibre edilen cihazın çözünürlüğü

• Tekrarlanabilirlik

• Histerezis

• Sıfır dönüşü

• Yükleme yönü

• Mekanik hizalama

• Eksen kaçıklığı

• Yan yük etkisi

• Yükleme hızı

• Ortam sıcaklığı

• Elektriksel çıkış ölçümü

• Besleme gerilimi

• Veri okuma sistemi

• Kullanılan adaptör ve bağlantı aparatları

Kuvvet kalibrasyonunda belirsizlik bütçesi cihaz türüne göre oluşturulmalıdır. Bir dinamometre için çözünürlük ve histerezis baskın olabilirken, bir yük hücresinde elektriksel çıkış ölçümü, besleme gerilimi ve sıcaklık etkisi daha önemli hale gelebilir. Çekme-basma test cihazlarında ise referans kuvvet ölçme sistemi, mekanik hizalama ve yükleme prosedürü daha belirleyici olabilir.

İzlenebilirlik Nedir?

Kuvvet kalibrasyonunda izlenebilirlik, ölçüm sonucunun ulusal veya uluslararası ölçüm standartlarına kesintisiz bir karşılaştırma zinciriyle bağlanabilmesidir. Bu zincirde kullanılan her referans cihazın kalibrasyon belirsizliği bilinmeli ve kayıt altına alınmalıdır.

Örneğin bir dinamometre kalibrasyonunda kullanılan referans yük hücresi daha üst seviye bir laboratuvar tarafından kalibre edilmiş olmalıdır. Bu referansın izlenebilirliği de ulusal metroloji enstitülerine veya uluslararası kabul gören ölçüm standartlarına bağlanmalıdır.

İzlenebilirlik yalnızca sertifika üzerinde yazan bir ifade değildir. Kullanılan referans cihazlar, geçerli kalibrasyon sertifikaları, ölçüm belirsizlikleri, metotlar, çevre şartları ve kayıt sistemiyle birlikte anlam kazanır.

Akredite ve İzlenebilir Kuvvet Kalibrasyonu Arasındaki Fark

Kuvvet kalibrasyonunda akreditasyon ve izlenebilirlik kavramları doğru ayrılmalıdır. İzlenebilir kalibrasyon, ölçüm sonucunun geçerli bir referans zinciriyle ulusal veya uluslararası standartlara bağlanmasıdır. Akredite kalibrasyon ise laboratuvarın belirli cihaz türü, ölçüm aralığı, metot ve CMC belirsizliği için bağımsız bir akreditasyon kurumu tarafından değerlendirilmiş olmasıdır.

Bir laboratuvar ISO/IEC 17025 sistemine göre çalışıyor olabilir. Ancak bu, her kuvvet cihazını ve her ölçüm aralığını akredite kapsamda kalibre edebileceği anlamına gelmez. Akredite kalibrasyon ifadesinin kullanılabilmesi için ilgili cihaz, ölçüm aralığı, kalibrasyon metodu ve belirsizlik değeri güncel akreditasyon kapsamında yer almalıdır.

Kapsam dışında kalan cihazlarda izlenebilir kalibrasyon yapılabilir. Ancak bu durumda raporda akredite kalibrasyon ifadesi kullanılmamalı, hizmetin izlenebilir kalibrasyon olarak sunulduğu açıkça belirtilmelidir.

Kuvvet Kalibrasyonunda ISO/IEC 17025 Yaklaşımı

ISO/IEC 17025 yaklaşımı, kuvvet kalibrasyonunun teknik olarak geçerli, izlenebilir ve tarafsız sonuçlar üretecek şekilde yapılmasını gerektirir. Bu kapsamda laboratuvarın personel yeterliliği, referans cihaz yönetimi, çevre şartları, metot doğrulama, ölçüm belirsizliği, kayıt sistemi ve sonuçların raporlanması kontrol altında olmalıdır.

Kuvvet kalibrasyonunda ISO/IEC 17025 açısından öne çıkan başlıklar şunlardır:

• Kullanılan referans kuvvet standardının uygunluğu

• Referans cihazların geçerli kalibrasyon sertifikalarına sahip olması

• Ölçüm aralığına uygun metot seçimi

• Çekme ve basma yönünün açıkça tanımlanması

• Yükleme prosedürünün belirlenmesi

• Ölçüm belirsizliği bütçesinin hazırlanması

• Çevre şartlarının izlenmesi

• Personelin teknik yeterliliği

• Uygunluk beyanı verilecekse karar kuralının tanımlanması

• Sertifika içeriğinin teknik gereklilikleri karşılaması

Bu nedenle kuvvet kalibrasyonu hizmeti alınırken yalnızca belge düzenlenmesi değil, laboratuvarın teknik yeterliliği ve ölçüm modelinin doğruluğu da değerlendirilmelidir.

Uygunluk Değerlendirmesi ve Karar Kuralı

Kuvvet kalibrasyonu sonucunda müşteri çoğu zaman cihazın “uygun” veya “uygun değil” olarak değerlendirilmesini ister. Bu durumda uygunluk değerlendirmesi yapılır. Ancak uygunluk beyanı verilecekse karar kuralı önceden belirlenmelidir.

Karar kuralı, ölçüm belirsizliğinin tolerans sınırlarına göre nasıl dikkate alınacağını tanımlar. Örneğin bir dinamometrenin izin verilen maksimum hata sınırı ±0,5 % ise ve ölçülen sapma bu sınıra çok yakınsa, ölçüm belirsizliği dikkate alınmadan doğrudan uygunluk vermek teknik açıdan riskli olabilir.

Uygunluk değerlendirmesinde şu unsurlar birlikte ele alınmalıdır:

• Üretici toleransı

• İlgili standart sınıfı

• Müşteri şartnamesi

• Ölçüm belirsizliği

• Kullanılan karar kuralı

• Cihazın kullanım amacı

• Ölçüm noktasının kritikliği

• Test sonucunun kalite veya güvenlik etkisi

Karar kuralının raporda açıkça belirtilmesi, hem laboratuvar hem de müşteri açısından teknik şeffaflık sağlar.

Kuvvet Kalibrasyon Sertifikasında Neler Bulunmalıdır?

Teknik açıdan yeterli bir kuvvet kalibrasyon sertifikasında şu bilgiler yer almalıdır:

• Cihazın marka, model ve seri numarası

• Cihazın ölçüm aralığı ve çözünürlüğü

• Kalibrasyon tarihi ve kalibrasyon yeri

• Kullanılan referans cihazlar

• Referans cihazların izlenebilirlik bilgileri

• Uygulanan metot veya prosedür

• Çekme veya basma yönü

• Çevre şartları

• Ölçüm noktaları

• Referans kuvvet değerleri

• Cihaz göstergeleri veya çıkış değerleri

• Sapma değerleri

• Tekrarlanabilirlik sonuçları

• Genişletilmiş ölçüm belirsizliği

• Kapsam faktörü

• Uygunluk değerlendirmesi varsa karar kuralı

• Kalibrasyonu yapan ve onaylayan yetkili bilgileri

• Varsa açıklamalar ve kısıtlamalar

Bu bilgiler, sertifikanın yalnızca denetimlerde gösterilecek bir belge değil, teknik karar süreçlerinde kullanılabilecek güvenilir bir kayıt olmasını sağlar.

Kuvvet Kalibrasyon Periyodu Nasıl Belirlenir?

Kuvvet ölçüm cihazları için kalibrasyon periyodu tek bir sabit süreyle belirlenmemelidir. Cihazın kullanım sıklığı, ölçüm kritikliği, mekanik zorlanma seviyesi, önceki kalibrasyon sonuçları, üretici önerisi, kalite sistemi gereklilikleri ve kullanım ortamı dikkate alınmalıdır.

Genel uygulamada birçok kuvvet ölçüm cihazı yılda bir kez kalibre edilir. Ancak yoğun kullanılan, yüksek kuvvetlere maruz kalan, kritik testlerde kullanılan veya geçmiş sonuçlarında sapma eğilimi gösteren cihazlarda daha kısa periyot tercih edilebilir. Daha az kullanılan ve stabil sonuç veren cihazlarda ise risk değerlendirmesine göre farklı periyotlar belirlenebilir.

Kalibrasyon periyodunun belirlenmesinde en doğru yaklaşım, cihazın geçmiş performansını izlemek ve risk temelli karar vermektir. Sürekli stabil sonuç veren cihazlarda periyot optimize edilebilirken, sık sapma gösteren cihazlarda periyot kısaltılmalıdır.

Kuvvet Kalibrasyonunda Sık Yapılan Hatalar

Kuvvet kalibrasyonunda yapılan hatalar, test sonuçlarının güvenilirliğini ciddi şekilde zayıflatabilir. En sık yapılan hatalardan biri, cihazın yalnızca tek noktada kontrol edilerek tüm ölçüm aralığı için uygun kabul edilmesidir. Oysa kuvvet ölçüm cihazları farklı aralıklarda farklı sapma davranışı gösterebilir.

Yaygın hatalar şunlardır:

• Kalibrasyonu ayar işlemiyle karıştırmak

• Çekme ve basma yönlerini ayrı değerlendirmemek

• Tek noktada ölçüm yaparak tüm aralık için karar vermek

• Mekanik hizalama hatasını ihmal etmek

• Histerezis ve tekrarlanabilirliği değerlendirmemek

• Yükleme aparatlarının etkisini dikkate almamak

• Referans cihazın izlenebilirliğini kontrol etmemek

• Ölçüm belirsizliği olmadan uygunluk beyanı vermek

• Akreditasyon kapsamı kontrol edilmeden akredite ifadesi kullanmak

• Karar kuralını raporda belirtmemek

• Beton test preslerinde plaka hizalamasını ve yükleme merkezlemesini göz ardı etmek

• Yük hücrelerinde elektriksel çıkış ve besleme gerilimi etkisini ihmal etmek

Bu hataların önlenmesi için cihaz türüne uygun metot, yeterli referans standardı, doğru mekanik kurulum, eğitimli personel ve ölçüm belirsizliği temelli raporlama gereklidir.

Kuvvet Kalibrasyonunun Sanayi ve Laboratuvarlara Katkısı

Kuvvet kalibrasyonu, sanayi ve laboratuvar süreçlerinde test sonuçlarının güvenilirliğini doğrudan etkiler. Malzeme dayanımı, ürün güvenliği, üretim kontrolü ve kalite doğrulama süreçlerinde kuvvet ölçümünün doğruluğu temel bir gerekliliktir.

Düzenli kuvvet kalibrasyonunun katkıları şunlardır:

• Malzeme test sonuçlarının doğruluğunu artırır.

• Çekme ve basma test cihazlarının güvenilirliğini destekler.

• Beton, metal, plastik, kauçuk ve kompozit testlerinde güvenilir sonuç sağlar.

• Üretim proseslerinde uygulanan kuvvetin kontrolünü güçlendirir.

• Denetimlerde teknik kanıt sunar.

• Hatalı ölçüm kaynaklı maliyetleri azaltır.

• Cihaz performans eğilimlerini izlemeye yardımcı olur.

• Kalite yönetim sistemini güçlendirir.

Özellikle malzeme test laboratuvarları, inşaat laboratuvarları, otomotiv yan sanayi, savunma sanayi, makine imalatı ve Ar-Ge merkezlerinde kuvvet kalibrasyonu düzenli olarak yönetilmesi gereken kritik bir faaliyettir.

Tetamet Kalibrasyon Merkezi ile Kuvvet Kalibrasyonu

Tetamet Kalibrasyon Merkezi, kuvvet ölçüm cihazlarının kalibrasyonunda cihaz türü, ölçüm aralığı, kullanım amacı ve raporlama ihtiyacına göre teknik değerlendirme yapılmasını esas alır. Dinamometre, yük hücresi, kuvvet sensörü, çekme-basma test cihazı, beton test presi, yay test cihazı ve benzeri cihazlarda doğru metot seçimi, izlenebilir referans kullanımı ve ölçüm belirsizliği değerlendirmesi büyük önem taşır.

Kuvvet kalibrasyonu hizmeti planlanırken cihaz listesi, ölçüm aralıkları, çekme veya basma yönü, kullanım alanı, üretici toleransı ve istenen raporlama türü birlikte değerlendirilmelidir. Akredite kalibrasyon talep edilen durumlarda, ilgili cihazın, ölçüm aralığının, metot bilgisinin ve CMC/belirsizlik değerinin güncel akreditasyon kapsamı ile uyumlu olup olmadığı ayrıca kontrol edilmelidir. Kapsam dışında kalan cihazlarda ise izlenebilir kalibrasyon seçeneği değerlendirilebilir.

Sonuç

Kuvvet kalibrasyonu, kuvvet ölçüm cihazlarının doğru, güvenilir ve izlenebilir sonuçlar üretmesini sağlayan temel bir metroloji faaliyetidir. Dinamometrelerden yük hücrelerine, çekme-basma test cihazlarından beton test preslerine kadar birçok cihazda kuvvet kalibrasyonu test sonuçlarının güvenilirliğini doğrudan etkiler.

Akademik açıdan doğru bir kuvvet kalibrasyonu yaklaşımı; kuvvet biriminin izlenebilirliği, referans kuvvet standardı, yükleme yönü, mekanik hizalama, histerezis, tekrarlanabilirlik, ölçüm belirsizliği, karar kuralı ve ISO/IEC 17025 gerekliliklerinin birlikte ele alınmasını gerektirir. Bu nedenle kuvvet kalibrasyonu yalnızca periyodik bir belge işlemi değil; kalite, güvenlik, üretim doğruluğu ve teknik güvenilirlik için kritik bir faaliyettir.

Sık Sorulan Sorular

Kuvvet kalibrasyonu nedir?

Kuvvet kalibrasyonu, kuvvet ölçen veya kuvvet uygulayan cihazların izlenebilir referans standartlarla karşılaştırılması ve sapma değerlerinin ölçüm belirsizliğiyle birlikte raporlanmasıdır.

Kuvvet kalibrasyonu ayar işlemi midir?

Hayır. Kalibrasyon ayar değildir. Cihazın mevcut ölçüm performansının referans değerlerle karşılaştırılmasıdır. Ayar yapılacaksa bu işlem ayrıca kayıt altına alınmalıdır.

Hangi cihazlara kuvvet kalibrasyonu yapılır?

Dinamometre, yük hücresi, kuvvet sensörü, kuvvet transdüseri, çekme-basma test cihazı, beton test presi, yay test cihazı ve benzeri cihazlara kuvvet kalibrasyonu yapılabilir.

Çekme ve basma yönü neden ayrı değerlendirilir?

Bir cihaz çekme yönünde ve basma yönünde farklı ölçüm davranışı gösterebilir. Bu nedenle cihaz hangi yönde kullanılacaksa kalibrasyonun da o yöne uygun yapılması gerekir.

Kuvvet kalibrasyonunda histerezis nedir?

Histerezis, cihazın aynı kuvvet değerinde yük artarken ve yük azalırken farklı sonuç vermesidir. Bu etki kalibrasyon sonucunun değerlendirilmesinde önemli bir parametredir.

Akredite kuvvet kalibrasyonu ne demektir?

Akredite kuvvet kalibrasyonu, ilgili cihaz, ölçüm aralığı, metot ve belirsizlik değerinin laboratuvarın güncel akreditasyon kapsamında bulunması durumunda düzenlenen kalibrasyondur.

Kuvvet kalibrasyonu ne sıklıkla yapılmalıdır?

Genel uygulamada yılda bir kez yapılır. Ancak cihazın kullanım sıklığı, ölçüm kritikliği, mekanik zorlanma seviyesi ve önceki kalibrasyon sonuçlarına göre periyot değişebilir.

Kuvvet kalibrasyon sertifikasında neler olmalıdır?

Sertifikada cihaz bilgileri, referans cihazlar, izlenebilirlik bilgileri, ölçüm yönü, ölçüm noktaları, sapmalar, ölçüm belirsizliği, çevre şartları ve varsa karar kuralı yer almalıdır.
