Boyutsal Kalibrasyon Nedir?

Boyutsal kalibrasyon, uzunluk, çap, derinlik, yükseklik, kalınlık, açı, paralellik, düzlemsellik, salgı ve geometrik ölçüm özelliklerinin izlenebilir referans standartlarla karşılaştırılması işlemidir. Sanayi, kalite kontrol, üretim, savunma, otomotiv, medikal cihaz üretimi, makine imalatı, tekstil, plastik, metal işleme ve laboratuvar süreçlerinde kullanılan ölçüm cihazlarının güvenilirliği büyük ölçüde boyutsal kalibrasyona bağlıdır.

Boyutsal kalibrasyonun temel amacı, ölçüm cihazının gösterdiği değerin gerçek değere ne kadar yakın olduğunu teknik olarak ortaya koymaktır. Bu işlem sonucunda cihazın sapması, ölçüm belirsizliği, izlenebilirliği ve kullanım amacına uygunluğu değerlendirilir. Akademik açıdan bakıldığında boyutsal kalibrasyon, yalnızca bir cihaz kontrolü değil; ölçüm bilimi, geometri, malzeme davranışı, sıcaklık etkisi, referans standart yeterliliği ve karar kurallarının birlikte ele alındığı teknik bir metroloji faaliyetidir.

Boyutsal Kalibrasyon Ne Demektir?

Boyutsal kalibrasyon, bir ölçüm cihazının veya ölçüm sisteminin, bilinen değere sahip referans standartlarla karşılaştırılmasıdır. Bu karşılaştırma sonucunda cihazın gösterdiği değer ile referans değer arasındaki fark belirlenir. Bu fark, cihazın ölçüm hatası veya sapması olarak değerlendirilir.

Örneğin bir kumpas 50,00 mm değerini gösterirken referans mastar bloğunun gerçek değeri 50,002 mm ise cihazın sapması bu iki değer arasındaki fark üzerinden hesaplanır. Ancak yalnızca sapma değerini bilmek yeterli değildir. Ölçüm sonucunun güvenilir şekilde yorumlanabilmesi için ölçüm belirsizliği de raporlanmalıdır.

Boyutsal kalibrasyon; kumpas, mikrometre, komparatör, mihengir, mastar blok, şerit metre, çelik cetvel, kalınlık ölçer, iç çap ölçer, dış çap ölçer, yükseklik mihengiri, derinlik kumpası, açı ölçer, gönyeler, profil projektörleri ve koordinat ölçüm cihazları gibi çok farklı cihaz gruplarına uygulanabilir.

Boyutsal Kalibrasyon Ayar mıdır?

Hayır. Boyutsal kalibrasyon ayar işlemi değildir. Kalibrasyon, cihazın mevcut ölçüm durumunu referans değerlerle karşılaştırarak ortaya koyar. Cihazın sapması varsa bu sapma raporlanır. Ayar, bakım veya tamir yapılacaksa bu işlem ayrıca değerlendirilmelidir.

Bu ayrım özellikle kalite sistemlerinde önemlidir. Çünkü kalibrasyon raporu, cihazın ölçüm performansını belgeleyen teknik kayıttır. Eğer cihaz kalibrasyon sırasında ayarlanırsa, ayar öncesi ve ayar sonrası sonuçların ayrı ayrı kayıt altına alınması gerekir. Aksi halde cihazın önceki kullanım dönemindeki ölçüm güvenilirliği geriye dönük olarak değerlendirilemez.

Boyutsal Kalibrasyon Neden Önemlidir?

Üretim süreçlerinde ölçü hataları çoğu zaman doğrudan ürün kalitesine yansır. Mil çapı, delik çapı, parça kalınlığı, yüzey yüksekliği, vida adımı, derinlik veya geometrik tolerans hatalı ölçülürse, uygun olmayan ürünlerin kabul edilmesi ya da uygun ürünlerin gereksiz yere reddedilmesi mümkündür.

Boyutsal kalibrasyonun önemi şu başlıklarda özetlenebilir:

• Ürün kalitesinin güvence altına alınması
• Ölçüm sonuçlarının izlenebilir hale getirilmesi
• Üretim toleranslarının doğru değerlendirilmesi
• Hatalı kabul ve hatalı ret riskinin azaltılması
• Denetimlerde teknik kanıt sağlanması
• ISO 9001, ISO/IEC 17025 ve sektör bazlı kalite sistemlerinin desteklenmesi
• Üretim ve kontrol süreçlerinde ölçüm birliğinin sağlanması

Bir üretim tesisinde aynı parçayı ölçen farklı kumpasların farklı sonuçlar vermesi, yalnızca cihaz problemi değildir. Bu durum ölçüm sistemi yönetiminin zayıf olduğunu gösterir. Boyutsal kalibrasyon, bu ölçüm zincirinin kontrol altında tutulmasını sağlar.

Boyutsal Kalibrasyonda Temel Ölçüm Büyüklüğü: Uzunluk

Boyutsal kalibrasyonun temelinde uzunluk ölçümü vardır. Uzunluk birimi SI sisteminde metredir. Uygulamada milimetre, mikrometre ve nanometre gibi alt birimler kullanılır. Endüstriyel boyutsal ölçümlerde çoğu zaman mm ve µm seviyesinde değerlendirme yapılır.

Boyutsal ölçümlerde küçük farklar büyük teknik sonuçlar doğurabilir. Örneğin 0,01 mm sapma bazı kaba imalat uygulamalarında önemsiz olabilirken, hassas mekanik parça üretiminde veya medikal cihaz parçasında kritik olabilir. Bu nedenle cihazın çözünürlüğü, ölçüm aralığı ve kullanım amacı birlikte değerlendirilmelidir.

Boyutsal Kalibrasyon Hangi Cihazlara Uygulanır?

Boyutsal kalibrasyon çok geniş bir cihaz ailesini kapsar. Her cihazın kalibrasyon yöntemi, referans standardı ve ölçüm noktaları farklı olabilir.

Bu cihazların her biri farklı bir ölçüm prensibine sahiptir. Bu nedenle boyutsal kalibrasyonda tek tip yöntem kullanmak doğru değildir. Cihazın yapısı, ölçüm amacı, üretici dokümanı, ilgili standart ve laboratuvarın geçerli metodu birlikte değerlendirilmelidir.

Kumpas Kalibrasyonu

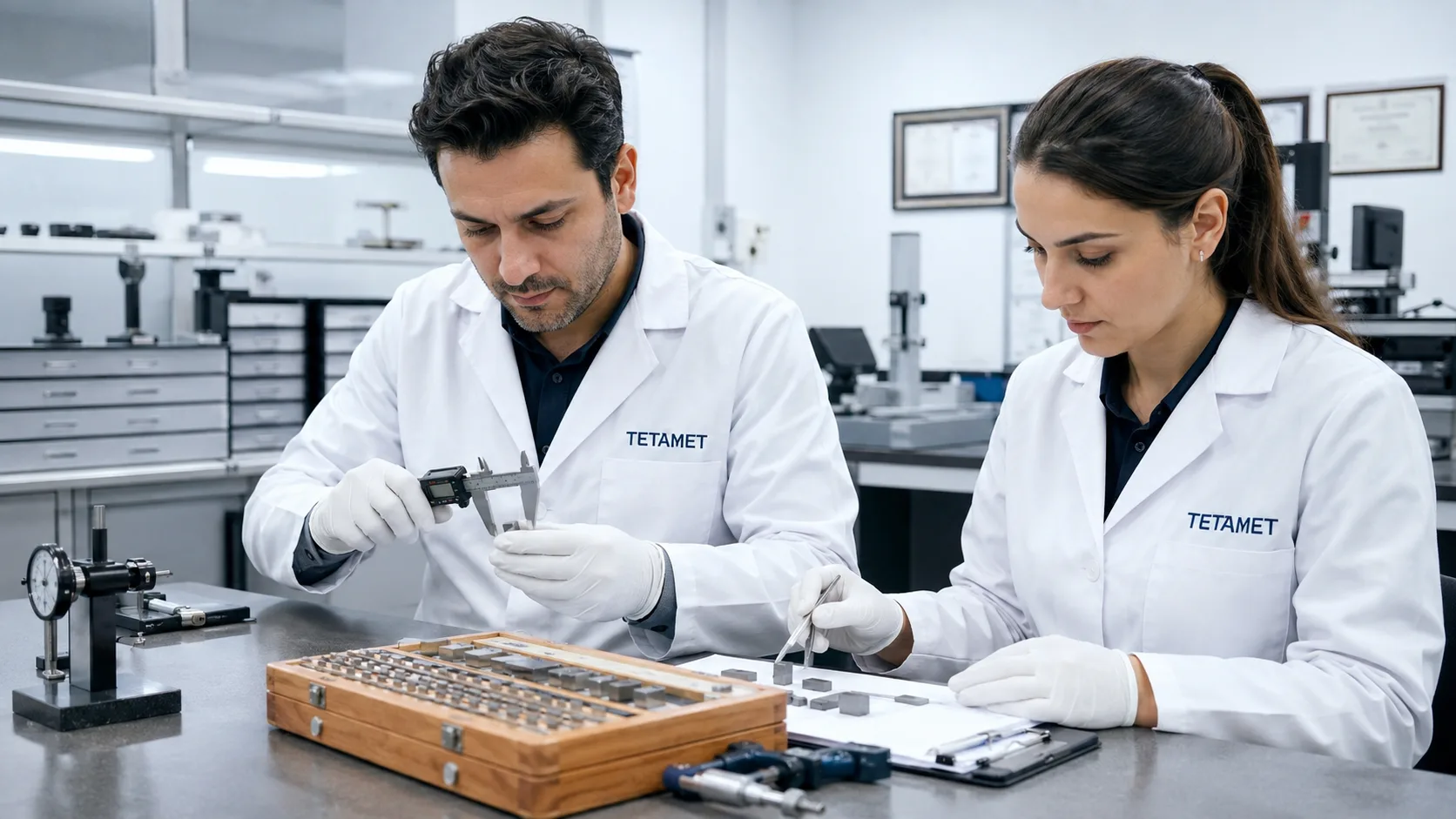

Kumpas kalibrasyonu, boyutsal kalibrasyon hizmetleri içinde en sık uygulanan işlemlerden biridir. Kumpaslar dış ölçüm, iç ölçüm, derinlik ve kademe ölçümü yapabildiği için çok yönlü cihazlardır. Ancak bu çok yönlülük, kalibrasyonun da dikkatli yapılmasını gerektirir.

Kumpas kalibrasyonunda genellikle mastar bloklar, halka mastarlar, pim mastarlar veya uygun referans standartlar kullanılır. Dış ölçüm çeneleri, iç ölçüm çeneleri ve derinlik çubuğu ayrı ayrı değerlendirilmelidir. Sadece dış ölçüm çenesinin kontrol edilmesi, kumpasın tamamının doğru olduğunu göstermez.

Kumpaslarda en sık görülen hata kaynakları sıfır hatası, çene aşınması, çene paralelliği problemi, iç çene geometrisi, derinlik çubuğu hatası ve kullanıcıdan kaynaklanan ölçme kuvveti farklılıklarıdır.

Mikrometre Kalibrasyonu

Mikrometreler, kumpaslara göre daha hassas ölçüm cihazlarıdır. Dış çap mikrometreleri, belirli aralıklarda yüksek çözünürlükle ölçüm yapmak için kullanılır. Mikrometre kalibrasyonunda mastar bloklar, özel mikrometre ayar mastarları ve gerektiğinde optik paraleller kullanılabilir.

Mikrometrede yalnızca uzunluk hatası değil, ölçme yüzeylerinin paralelliği, ölçme kuvveti, tambur bölüntüsü, sıfır ayarı ve mil hareketinin düzgünlüğü de önemlidir. Özellikle ölçme kuvveti, farklı kullanıcılar arasında ölçüm sonuçlarının değişmesine neden olabilir. Bu nedenle mikrometrelerde ratchet veya sürtünmeli ölçme sistemi doğru kullanılmalıdır.

Komparatör ve Ölçü Saati Kalibrasyonu

Komparatörler, küçük yer değiştirmeleri ölçmek için kullanılan hassas göstergelerdir. Salgı kontrolü, paralellik kontrolü, yüzey seviye farkı ve karşılaştırmalı ölçümlerde yaygın olarak kullanılır.

Komparatör kalibrasyonunda temel olarak gösterge hatası, tekrar edilebilirlik, histerezis ve dönüş hatası değerlendirilir. Ölçüm ucu belirli noktalara ilerletilir ve cihaz göstergesi referans yer değiştirme standardı ile karşılaştırılır. Artan ve azalan yönde ölçüm yapılması, mekanik boşluk ve histerezis etkilerinin görülmesini sağlar.

Mastar Blokların Boyutsal Kalibrasyondaki Rolü

Mastar bloklar, boyutsal kalibrasyonun en önemli referans standartları arasındadır. Kumpas, mikrometre, mihengir ve komparatör gibi birçok cihazın kontrolünde mastar bloklar kullanılır. Bu nedenle mastar blokların kendilerinin de düzenli olarak kalibre edilmesi gerekir.

Mastar blok kullanımında sıcaklık, yüzey temizliği, yüzey hasarı ve blokların birbirine yapışma durumu önemlidir. Referans sıcaklık çoğu boyutsal ölçüm için 20 °C kabul edilir. Ölçüm ortamı bu sıcaklıktan farklıysa, malzemenin ısıl genleşme katsayısı ölçüm sonucunu etkileyebilir.

CMM ve Üç Boyutlu Ölçüm Sistemleri

Koordinat ölçüm cihazları, parçaların üç boyutlu geometrisini değerlendirmek için kullanılır. CMM cihazlarında yalnızca tek eksenli uzunluk hatası değil, hacimsel ölçüm hatası, prob sistemi, temas kuvveti, yazılım algoritması, sıcaklık telafisi ve parça bağlama yöntemi de ölçüm sonucunu etkiler.

CMM cihazlarının doğrulanması ve yeniden doğrulama testleri, klasik el tipi ölçüm cihazlarından daha karmaşıktır. Çünkü ölçüm yalnızca iki nokta arasındaki uzunlukla sınırlı değildir; koordinat sistemi, prob stratejisi, ölçüm yolu ve geometrik hesaplamalar da sonuca etki eder.

Boyutsal Kalibrasyonda Sıcaklık Etkisi

Boyutsal ölçümlerde sıcaklık en kritik hata kaynaklarından biridir. Malzemeler sıcaklık değiştikçe genleşir veya büzülür. Çelik, alüminyum, plastik ve seramik gibi malzemelerin ısıl genleşme katsayıları farklıdır. Bu nedenle aynı parça farklı sıcaklıklarda farklı boyutlarda ölçülebilir.

Referans sıcaklık genellikle 20 °C olarak kabul edilir. Ancak uygulamada laboratuvar sıcaklığı her zaman tam olarak 20 °C olmayabilir. Bu durumda sıcaklık sapması, ölçüm belirsizliği bütçesinde dikkate alınmalıdır. Özellikle mikrometre, mastar blok, CMM ve hassas uzunluk ölçümlerinde sıcaklık etkisi ihmal edilmemelidir.

Abbe Hatası ve Hizalama Problemleri

Boyutsal ölçümlerde önemli hata kaynaklarından biri Abbe hatasıdır. Abbe prensibine göre, ölçüm ekseni ile referans skala ekseni aynı doğrultuda değilse açısal hatalar uzunluk ölçümüne yansır. Bu durum özellikle kumpas, mihengir ve bazı karşılaştırmalı ölçüm sistemlerinde görülebilir.

Hizalama hatası, kosinüs hatası ve paralellik problemi de boyutsal ölçümlerde sık karşılaşılan etkilerdir. Ölçülen parça ile cihazın ölçüm ekseni aynı doğrultuda değilse, gerçek uzunluk yerine daha kısa veya farklı bir değer okunabilir. Bu nedenle boyutsal kalibrasyonda yalnızca cihaz değil, ölçüm geometrisi de kontrol edilmelidir.

Boyutsal Kalibrasyonda Ölçüm Belirsizliği

Ölçüm belirsizliği, ölçüm sonucunun hangi güvenilirlik aralığında değerlendirileceğini gösterir. Boyutsal kalibrasyonda belirsizlik hesabı oldukça önemlidir. Çünkü boyutsal ölçümlerde sapmalar çoğu zaman mikrometre seviyesinde olabilir.

Boyutsal kalibrasyon belirsizlik bütçesinde tipik bileşenler şunlardır:

• Referans standardın kalibrasyon belirsizliği
• Referans standardın drift etkisi
• Cihaz çözünürlüğü
• Tekrar edilebilirlik
• Sıcaklık sapması
• Isıl genleşme katsayısı
• Ölçme kuvveti
• Hizalama hatası
• Abbe hatası
• Yüzey pürüzlülüğü
• Kullanıcı etkisi
• Ölçüm yöntemi ve temas koşulları

Ölçüm belirsizliği olmadan verilen bir boyutsal kalibrasyon sonucu eksik kabul edilir. Çünkü ölçüm sonucu tek başına değil, belirsizliğiyle birlikte anlam kazanır. Örneğin bir cihazın sapması 0,005 mm olabilir; ancak ölçüm belirsizliği 0,010 mm ise bu sonucun teknik yorumu farklıdır.

Akredite ve İzlenebilir Boyutsal Kalibrasyon Arasındaki Fark

Boyutsal kalibrasyonda akreditasyon ve izlenebilirlik kavramları mutlaka doğru ayrılmalıdır. İzlenebilir kalibrasyon, ölçüm sonucunun ulusal veya uluslararası ölçüm standartlarına kesintisiz bir karşılaştırma zinciriyle bağlanabilmesidir. Akredite kalibrasyon ise laboratuvarın belirli cihaz, ölçüm aralığı, metot ve CMC belirsizliği için yetkinliğinin bağımsız bir akreditasyon kurumu tarafından değerlendirilmiş olmasıdır.

Bir laboratuvarın ISO/IEC 17025 sistemine göre çalışması, her boyutsal cihazı akredite kapsamda kalibre edebileceği anlamına gelmez. Akredite kalibrasyon ifadesinin kullanılabilmesi için ilgili cihaz türü, ölçüm aralığı ve belirsizlik değeri güncel akreditasyon kapsamında yer almalıdır.

Kapsam dışında kalan cihazlarda izlenebilir kalibrasyon yapılabilir. Ancak bu durumda raporda “akredite” ifadesi kullanılmamalı, hizmetin izlenebilir kalibrasyon olarak sunulduğu açıkça belirtilmelidir.

Uygunluk Değerlendirmesi ve Karar Kuralı

Boyutsal kalibrasyon sonucunda müşteri çoğu zaman “cihaz uygun mu?” sorusunun cevabını ister. Bu durumda uygunluk değerlendirmesi yapılır. Ancak uygunluk beyanı verilecekse karar kuralı önceden tanımlanmalıdır.

Karar kuralı, ölçüm belirsizliğinin tolerans sınırlarına göre nasıl dikkate alınacağını belirler. Örneğin bir kumpas için izin verilen maksimum hata ±0,03 mm ise ve ölçüm sonucu bu sınıra çok yakınsa, belirsizlik dikkate alınmadan uygunluk vermek teknik açıdan riskli olabilir.

Bu nedenle uygunluk değerlendirmesinde üretici toleransı, ilgili standart, müşteri şartnamesi ve ölçüm belirsizliği birlikte ele alınmalıdır. Karar kuralı raporda açıkça belirtilmelidir.

Boyutsal Kalibrasyon Sertifikasında Neler Bulunmalıdır?

Teknik açıdan yeterli bir boyutsal kalibrasyon sertifikasında şu bilgiler yer almalıdır:

• Cihazın marka, model ve seri numarası
• Cihazın ölçüm aralığı ve çözünürlüğü
• Kalibrasyon tarihi ve yeri
• Kullanılan referans cihazlar
• Referans cihazların izlenebilirlik bilgileri
• Uygulanan metot veya prosedür
• Çevre şartları
• Ölçüm noktaları
• Referans değerler
• Cihaz göstergeleri
• Sapma değerleri
• Genişletilmiş ölçüm belirsizliği
• Kapsam faktörü
• Uygunluk değerlendirmesi varsa karar kuralı
• Kalibrasyonu yapan ve onaylayan yetkili bilgileri
• Varsa açıklamalar ve kısıtlamalar

Bu bilgiler, sertifikanın yalnızca belge olarak değil, denetimlerde ve teknik değerlendirmelerde kullanılabilecek güvenilir bir kayıt olarak kullanılmasını sağlar.

Boyutsal Kalibrasyon Periyodu Nasıl Belirlenir?

Boyutsal ölçüm cihazları için kalibrasyon periyodu tek bir sabit süreyle belirlenmemelidir. Cihazın kullanım sıklığı, ölçüm hassasiyeti, üretim riski, önceki kalibrasyon sonuçları, kullanıcı sayısı, çalışma ortamı ve kalite sistemi gereklilikleri dikkate alınmalıdır.

Genel uygulamada kumpas, mikrometre, komparatör ve benzeri cihazlar yılda bir kez kalibre edilir. Ancak yoğun kullanılan, düşme veya darbe riski yüksek olan, hassas toleranslı üretimlerde kullanılan cihazlarda daha kısa periyot tercih edilebilir. Daha stabil ve az kullanılan cihazlarda ise geçmiş performansa göre farklı periyot belirlenebilir.

Kalibrasyon periyodu belirlenirken en doğru yaklaşım, cihazın geçmiş kalibrasyon sonuçlarını izlemek ve sapma eğilimine göre risk temelli karar vermektir.

Boyutsal Kalibrasyonda Sık Yapılan Hatalar

Boyutsal kalibrasyonda sık yapılan hatalar, ölçüm sonuçlarının güvenilirliğini ciddi şekilde etkileyebilir. En yaygın hatalardan biri sıcaklık etkisinin ihmal edilmesidir. Özellikle hassas uzunluk ölçümlerinde ortam sıcaklığı ve malzeme sıcaklığı sonucu doğrudan etkiler.

Diğer yaygın hatalar şunlardır:

• Kalibrasyonu ayar işlemiyle karıştırmak
• Sadece tek noktada ölçüm yaparak tüm aralık için yorum yapmak
• İç ölçüm, dış ölçüm ve derinlik fonksiyonlarını ayrı değerlendirmemek
• Cihaz çözünürlüğünü belirsizlik hesabına dahil etmemek
• Mastar blokların izlenebilirliğini kontrol etmemek
• Cihazın fiziksel durumunu değerlendirmemek
• Abbe hatası ve hizalama hatasını göz ardı etmek
• Uygunluk beyanında karar kuralı belirtmemek
• Akreditasyon kapsamı kontrol edilmeden akredite ifadesi kullanmak

Bu hatalar, hem kalite kontrol sonuçlarını hem de müşteri denetimlerinde sunulan teknik kayıtların güvenilirliğini zayıflatır.

Boyutsal Kalibrasyonun Sanayiye Katkısı

Boyutsal kalibrasyon, üretim kalitesinin sürdürülebilirliği için temel faaliyetlerden biridir. Ölçüm cihazlarının doğru çalışması, üretim toleranslarının güvenilir şekilde kontrol edilmesini sağlar. Bu durum hatalı üretim maliyetlerini azaltır, müşteri şikayetlerini düşürür ve kalite yönetim sistemini güçlendirir.

Özellikle otomotiv, savunma, makine imalatı, medikal cihaz üretimi, kalıpçılık ve hassas parça üretimi gibi sektörlerde boyutsal ölçüm güvenilirliği doğrudan ürün performansına etki eder. Bu nedenle boyutsal kalibrasyon, yalnızca kalite departmanının değil, üretim, bakım, mühendislik ve yönetim süreçlerinin de ortak sorumluluğudur.

Tetamet Kalibrasyon Merkezi ile Boyutsal Kalibrasyon

Tetamet Kalibrasyon Merkezi, boyutsal ölçüm cihazlarının kalibrasyonunda cihaz türü, ölçüm aralığı, kullanım amacı ve raporlama ihtiyacına göre teknik değerlendirme yapılmasını esas alır. Kumpas, mikrometre, komparatör, mihengir, mastar blok, şerit metre, kalınlık ölçer ve benzeri boyutsal ölçüm cihazlarında doğru metot seçimi, izlenebilir referans kullanımı ve ölçüm belirsizliği değerlendirmesi büyük önem taşır.

Akredite kalibrasyon talep edilen durumlarda, ilgili cihazın ve ölçüm aralığının güncel akreditasyon kapsamı üzerinden doğrulanması gerekir. Akreditasyon kapsamı dışında kalan cihazlarda ise izlenebilir kalibrasyon seçeneği değerlendirilebilir. Bu yaklaşım, müşterinin hem teknik hem de denetim ihtiyaçlarını doğru şekilde karşılaması açısından önemlidir.

Sonuç

Boyutsal kalibrasyon, ölçüm cihazlarının doğru, güvenilir ve izlenebilir sonuçlar üretmesini sağlayan temel metroloji faaliyetlerinden biridir. Bu süreç yalnızca cihazın gösterdiği değeri kontrol etmekle sınırlı değildir. Ölçüm belirsizliği, sıcaklık etkisi, referans standart yeterliliği, cihaz geometrisi, ölçme kuvveti, hizalama ve uygunluk değerlendirmesi birlikte ele alınmalıdır.

Akademik açıdan doğru bir boyutsal kalibrasyon yaklaşımı; uzunluk biriminin izlenebilirliği, ISO/IEC 17025 gereklilikleri, GUM temelli ölçüm belirsizliği değerlendirmesi, cihaz türüne uygun standart/metot seçimi ve karar kuralı uygulamasını içerir. Bu nedenle boyutsal kalibrasyon, üretim kalitesi, denetim güvenilirliği ve ölçüm sistemlerinin sürdürülebilirliği için vazgeçilmez bir teknik faaliyettir.

Sık Sorulan Sorular

Boyutsal kalibrasyon nedir?

Boyutsal kalibrasyon, uzunluk, çap, derinlik, yükseklik, kalınlık ve geometrik ölçüm yapan cihazların izlenebilir referans standartlarla karşılaştırılması işlemidir.

Boyutsal kalibrasyon ayar işlemi midir?

Hayır. Kalibrasyon ayar değildir. Cihazın mevcut ölçüm durumunu referans değerlerle karşılaştırarak sapma ve belirsizlik değerlerini belirleme işlemidir.

Hangi cihazlara boyutsal kalibrasyon yapılır?

Kumpas, mikrometre, komparatör, mihengir, mastar blok, şerit metre, çelik cetvel, kalınlık ölçer, derinlik kumpası, açı ölçer ve CMM gibi cihazlara boyutsal kalibrasyon yapılabilir.

Kumpas kalibrasyonunda hangi noktalar kontrol edilir?

Kumpas kalibrasyonunda dış ölçüm çeneleri, iç ölçüm çeneleri, derinlik çubuğu, sıfır hatası, ölçüm aralığı ve cihazın fiziksel durumu değerlendirilir.

Boyutsal kalibrasyonda sıcaklık neden önemlidir?

Malzemeler sıcaklık değiştikçe genleşir veya büzülür. Bu nedenle özellikle hassas boyutsal ölçümlerde ortam sıcaklığı ve malzeme sıcaklığı ölçüm sonucunu etkiler.

Akredite boyutsal kalibrasyon ne demektir?

Akredite boyutsal kalibrasyon, ilgili cihaz, ölçüm aralığı, metot ve belirsizlik değerinin laboratuvarın akreditasyon kapsamında bulunması durumunda düzenlenen kalibrasyondur.

Boyutsal kalibrasyon ne sıklıkla yapılmalıdır?

Genel uygulamada yılda bir kez yapılır. Ancak kullanım sıklığı, cihaz hassasiyeti, çalışma ortamı, önceki sonuçlar ve üretim riski dikkate alınarak periyot değişebilir.
